De Leica kabeldetectie DD120 set is een eenvoudige oplossing voor het detecteren van ondergrondse kabels en leidingen. Daarbij is maximale aandacht voor de veiligheid van de gebruiker met verschillende functies die tijdens graafwerkzaamheden de veiligheid van de gebruiker garanderen.

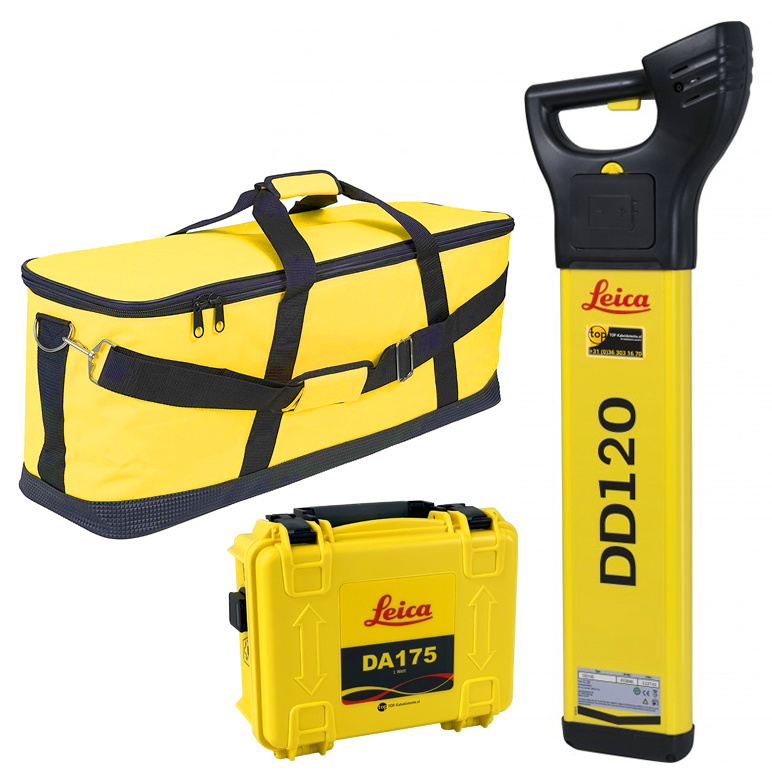

Door de gebruiksvriendelijkheid en het gebruiksgemak voor iedereen, is deze kabeldetectie set niet voor niks de meest verkochte set op de markt. Leica Geosystems heeft deze serie van de band gerold door de jarenlange innovatie te combineren met de praktijkervaring. De Leica DD120 kabeldetectie set bestaat uit:

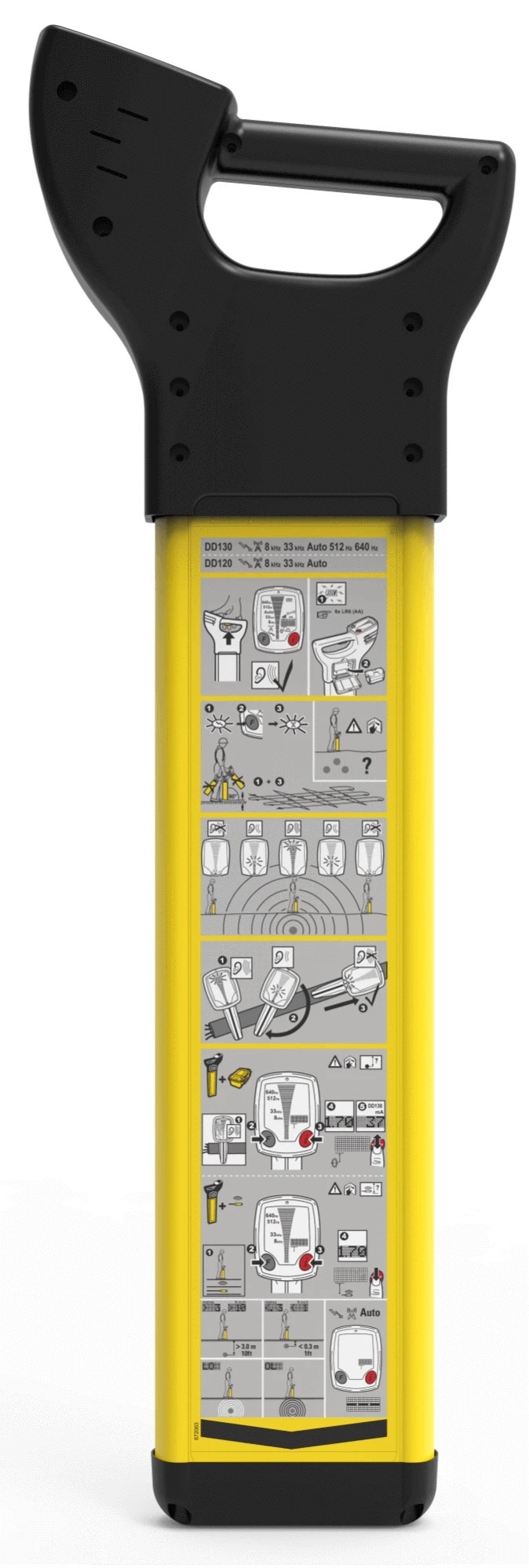

- Leica DD120 kabeldetector
- Leica DA175 signaalgenerator
- Leica Draagtas voor set
De DD120 set is zo ontworpen dat alle functionaliteiten met één hand zijn te bedienen. Door het apparaat bij het handvat vast te pakken wordt automatisch de knop ingedrukt om het toestel in te schakelen. Vervolgens kunnen de twee andere knoppen eenvoudig met de hand bediend worden.

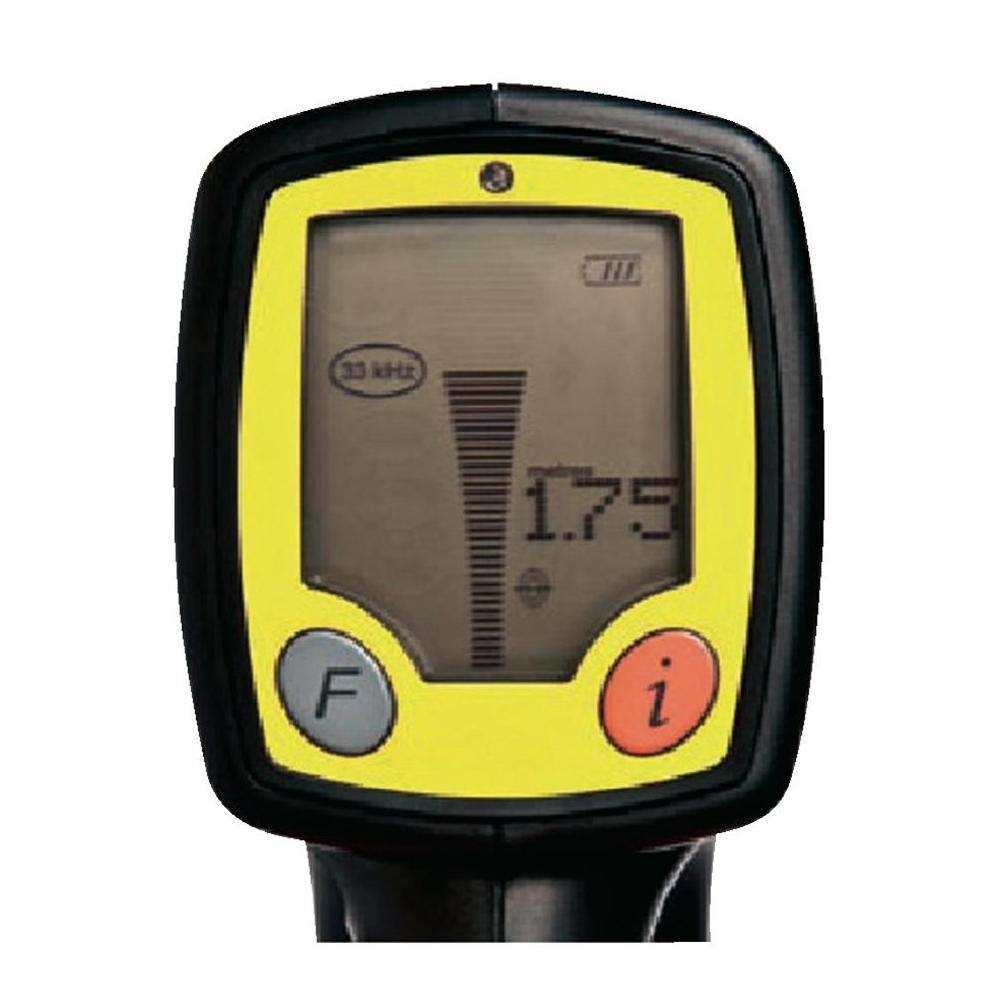

Met de ene knop kan de juiste zoekstand geselecteerd worden en met de andere kan een diepte-indicatie gegeven worden. Leica biedt tevens het grootste LCD-scherm in vergelijking met andere merken in deze prijsklasse. Hierdoor is alle informatie gemakkelijk en duidelijk af te lezen.
Wat deze kabeldetector van de Leica DD120 set uniek maakt, is het automatisch afstel systeem. Hierdoor stelt de antenne zichtzelf bij tijdens het detecteren en lokaliseren van kabels en leidingen. Om snel en makkelijk signalen van kabels en leidingen op te sporen, wordt de antenne volledig open gezet. Wanneer een signaal wordt opgepakt zal de antenne het signaal geleidelijk verminderen, zodat de locatie van de kabel of leiding tot op de centimeter nauwkeurig gemeten wordt.
Bij andere merken moet dit handmatig met een draaiknop geregeld worden. Hierdoor kan het voorkomen dat kabels en leidingen over het hoofd gezien worden wanneer de antenne niet opnieuw wordt bijgesteld. De detector uit de Leica DD120 kabeldetectie set doet dit volledig automatisch en bij elke meting opnieuw.
De detector beschikt over een diepte aflezing (diepte-indicatie) die alleen mogelijk is in combinatie met signaalgenerator. van Leica gedaan kan worden. Dit product kan tot een maximale diepte van 3 meter kabels en leidingen detecteren. Deze diepte-meting is uiterst nauwkeurig en heeft een maximale afwijking van een paar procent.

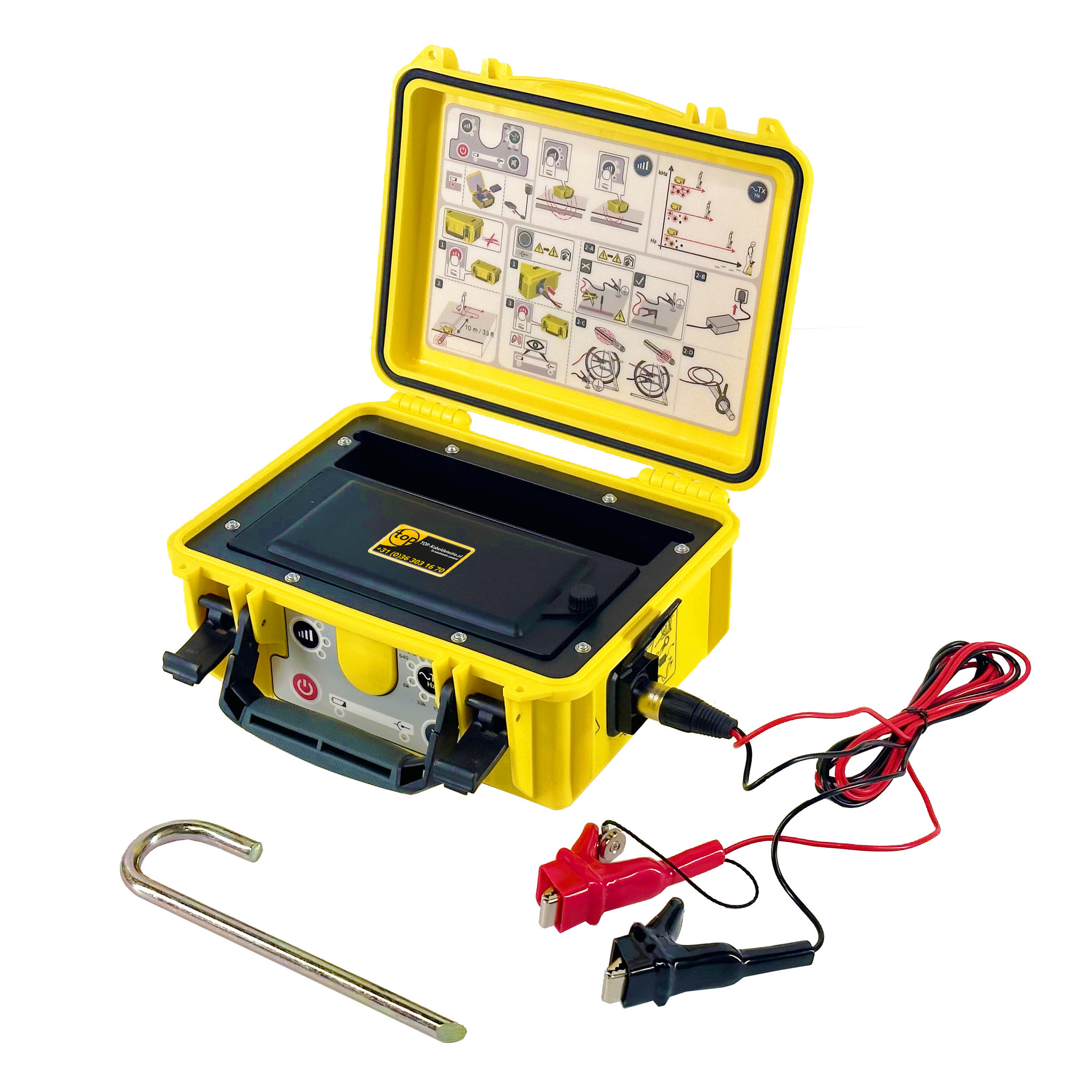

De Leica DD120 set wordt compleet geleverd met de DA175 signaalgenerator (33kHz, 8kHz). De generator dient boven een kabel gepositioneerd te worden, waarna het apparaat een signaal van 33 of 8 kHz de grond in zendt. Hierdoor ontstaat een magnetisch veld dat op de (ondergrondse) kabel onder de generator overgebracht wordt. Dit magnetische veld kan gedetecteerd worden door de DD120 detector uit de set.
Deze combinatie is ideaal voor stroom voerende kabels, kabels waar geen signaal op staat en gas- of waterleidingen die gemaakt zijn van een geleidend metaal. De generator is in 4 vermogensstanden in te stellen van zwak tot sterk. Het product is goed beschermd met een IP waarde van IP67 waardoor deze met gemak tegen regen en modder kan. Met de 4 D-cell batterijen heeft de generator een werkduur van 40 uur.
Functies
Met dit accessoire kan het signaal van de generator direct worden overgebracht op een kabel of leiding met een mantel. Met deze klem kan het signaal worden overgezet op spanning voerende kabels. Met de standaard rode en zwarte tang moet het signaal direct op het geleidende metaal waardoor de kabel of leiding vaak buiten gebruik moet zijn. Met deze signaalklem wordt het signaal toegevoegd zonder directe verbinding.
Met deze lichtnet aansluiting kan het signaal van de generator direct op het lichtnet gezet worden via een stopcontact (wandcontactdoos). Dit kan bijvoorbeeld in de meterkast waardoor het signaal direct op alle groepen komt te staan zodat rondom een woning of pand alles kabels en leidingen gedetecteerd kunnen worden. Deze aansluiting zorgt ervoor dat er geen stroom op de generator komt te staan en de generator enkel signaal geeft.
Elke detector is voorzien van verschillende zoekstanden, die op de kabeldetector zelf ingesteld kunnen worden. Elke zoekstand heeft zijn eigenschappen voor het detecteren en/of lokaliseren van kabels of leidingen. Hieronder staat beschreven welke zoekstanden op kabeldetector van de Leica DD120 set zitten of klik hier voor uitgebreide informatie over de zoekstanden:
Autostand
Wanneer het model in de autostand staat, zoekt deze tegelijkertijd in zowel de radiostand, stroomstand als de generatorstand. Hierdoor kunnen zoveel mogelijk kabels en leidingen vermeden worden.
Radiostand
In radiostand worden alle geleidende kabels en leidingen gedetecteerd die in de grond zitten. Het radiosignaal dat aanwezig is wordt automatisch overgebracht op het ondergrondse netwerk. Dit signaal is dan weer te detecteren met de kabeldetector.
Stroomstand
Zoals de naam al doet vermoeden wordt in deze stand gezocht naar stroomvoerende kabels. Wanneer er stroom op een kabel staat waar ook stroomafname is, ontstaat een magnetisch veld. Dit magnetische veld kan dan weer gedetecteerd worden door de Leica DD120 kabeldetector set.
Generatorstand
De generatorstand wordt altijd gebruikt in combinatie met een signaalgenerator van Leica. Dit apparaat genereert een specifiek signaal dat gedetecteerd kan worden door de detector. Het signaal dat wordt gegenereerd is speciaal geoptimaliseerd voor betere geleidingen en makkelijkere detectie. Hierdoor kunnen leidingen en kabels beter en nauwkeuriger gedetecteerd worden met de Leica DD120 kabeldetector set.
Leveringsomvang:
- Leica DD120 kabeldetector
- Leica DA175 signaalgenerator
- Leica Draagtas voor set
- Batterijen
- Handleidingen
