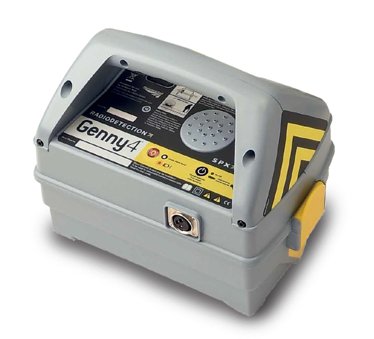

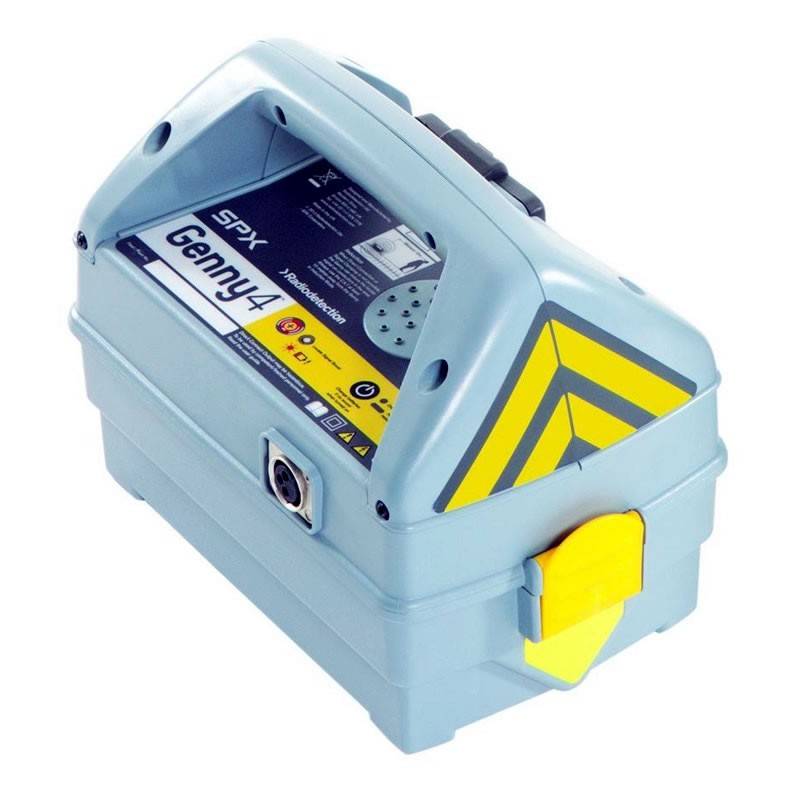

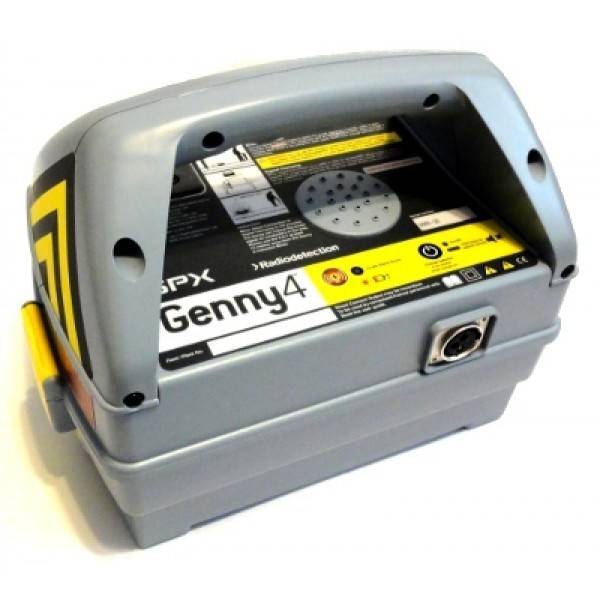

Naast zijn vertrouwde standaard Power mode biedt de Radiodetection Genny4 signaalgenerator een functie voor signaalversterking die het uitgaande signaal met maar liefst factor 10 versterkt, zodat gebruikers leidingen over langere afstanden en grotere dieptes kunnen lokaliseren. De Genny4 signaalgenerator genereert een geoptimaliseerd signaal wat perfect te detecteren is voor de kabeldetectoren van Radiodetection. Het signaal van 33kHz kan met de juiste kabeldetector gebruikt worden om een diepte-indicatie te krijgen van de ondergrondse kabel of leiding.
Dit apparaat kan op verschillende manieren een signaal overbrengen op een geleidende kabel of leiding. Hieronder vertellen we meer over de mogelijkheden van de Radiodetection Genny 4:
1. Inductie (indirecte verbinding)
De inductiestand is de meest gebruiksvriendelijke manier. De Genny4 zendt een signaal de grond in, terwijl de generator boven de grond blijft staan. De kabel of leiding hoeft in dit geval niet opgegraven te worden. Wel dient de generator exact boven de kabel of leiding te staan. Door de Genny 4 signaalgenerator in de juiste positie te zetten zal de juiste frequentie door de grond op de kabel of leiding terecht komen. Het signaal is vervolgens te detecteren met de bijbehorende kabeldetector.
Let erop dat er altijd op een minimale afstand van 10 meter vanaf de generator gedetecteerd wordt. Binnen de 10 meter zal de detector rechtstreeks het signaal van de Genny4 oppakken.
2. Aansluitkabels (directe verbinding)
Met de standaard meegeleverde aansluitkabels kan het signaal van de generator direct worden aangesloten op de kabel of leiding zelf. Het is belangrijk dat de aansluitkabel rechtstreeks op het geleidende metaal aangesloten wordt. Denk hierbij aan het koper van een COAX of data kabel. Door de rode klem aan te sluiten op het geleidende metaal en de zwarte op de aardpen of een ander aardpunt ontstaat een magnetisch veld waardoor een signaal op de kabel of leiding gezet wordt. In deze overbrenging is het signaal het beste op de kabel of leiding aanwezig. Wanneer de aardpen gebruikt wordt, moet deze zo ver mogelijk bij de kabel of leiding vandaan geplaatst worden. De aardpen kan de grond in geslagen worden. Idealiter is dit in 90º ten opzichte van de looprichting van de te detecteren kabel of leiding.
Het is mogelijk om een signaal op een spanningsloze stroomkabel te zetten, maar op een stroomvoerende kabel helaas niet. Dit komt doordat de Genny 4 op dat moment onder stroom komt te staan, waardoor de printplaat overbelast wordt. Hiervoor kan de optionele signaaltang gebruikt worden.
3. Overige accessoires
Met behulp van verschillende accessoires is het mogelijk om een signaal over te brengen of zelf aan te leggen. Zo kan bijvoorbeeld een signaalklem, lichtnet aansluiting of signaalhaspel gebruikt worden. Hieronder staan verschillende opties beschreven.
Met deze accessoire kan het signaal van de Genny4 worden overgebracht op kabels en leidingen. Deze klem wordt via een stekker aangesloten op de Genny4 signaalgenerator. In tegenstelling tot de standaard meegeleverde klemmen hoeft dit product niet direct op het geleidende metaal aangesloten te worden, maar kan deze om de mantel geplaatst worden. Binnen de klem ontstaat een magnetisch veld wat op de kabel of leiding die er doorheen loopt terechtkomt.
Dit een klein apparaat wat aan een trekveer of doorvoerhaspel bevestigd kan worden. Dit accessoire is vaak voorzien van een batterij waardoor deze een eigen signaal kan produceren. Deze signalen zijn speciaal ontwikkeld voor detectie met een kabeldetector. Het product kan worden ingebracht in bijvoorbeeld rioleringen of hemelwaterafvoerbuizen.
Dit apparaat kan het signaal van de Genny 4 signaalgenerator overbrengen op een stopcontact. Het overgebrachte signaal wordt vervolgens over het lichtnet geleid, waarmee dat stopcontact is verbonden. Vaak wordt het stopcontact in de meterkast gebruikt, omdat deze direct op de meterkast een signaal overbrengt. Hierdoor kan vaak op alle geleidende metalen kabels en leidingen een signaal overgebracht worden. Op die manier kan gemakkelijk gedetecteerd worden rondom huizen en panden.
Met dit product kan het signaal van de Radiodetection Genny 4 signaalgenerator worden overgebracht op de kabel of kop van de signaalhaspel. Hierdoor komt op de volledige kabel of enkel op de kop het signaal van de signaalgenerator te staan. De haspel kan dan worden ingebracht in een riool of een afvoerbuis. Hierdoor kunnen deze dan weer gedetecteerd worden. De Flexi Tracer is gemaakt van sterk glasvezel met een koperen kern en kan dus gemakkelijk worden doorgevoerd.
(Standaard bijgeleverd)

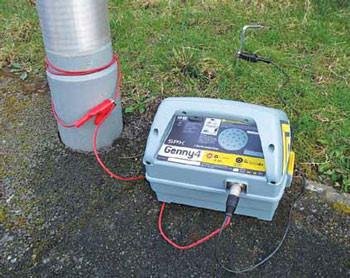

Koppel eenvoudig het signaal aan ondergrondse kabels via stalen en ijzeren straatmeubilair, zoals straatverlichting, zelfs gecoate ontwerpen met het nieuwe dubbele frequentie-ontwerp van de Radiodetection Genny4™ signaalgenerator.
| Specificaties | Genny4 |
| Frequentie/Modus | 33kHz en 131 kHz tegelijk |
| Vermogen | 0,1W en 1.0W (boost) |
| Diepte | 2 tot 4 meter |
| Bescherming | IP54 |
| Accu's | 4x D-Cell batterij |
| Werktijd batterijen | 40 uur |
| Gewicht | 2,7kg |
| Bedrijfstemperatuur | -20ºC tot +50ºC |
| Opslag temperatuur | -20ºC tot +70ºC |
